CIEGS-SNF8F系列 |
|
非网管 8个百兆电口 |
|
|
产品简介
CIEGS-SNF8F系列是全国产化非网管型冗余以太网交换机,采用国产楠菲微电子的交换芯片和国产PHY构成全国产化解决方案。工业IP40防护等级设计要求,-40~85℃的宽温能够满足各种工业现场的要求,可以广泛应用于工业自动化系统、智慧城市管理系统、智能交通监控系统、电力配网自动化、煤炭井下监控系统、水利水电监控系统、石油化工管道监控系统、智能交通道路监控系统、水处理监控系统、国防军事工程等设备当中。
质量保证
IEIDATA品质系统分为三大块:设计品保、客服品保、制造品保,这三个部分相互影响、相互反馈,相互提升。正是这样的持续改善(TQM),造就了IEIDATA严谨的品质系统。
优良的设计质量保证
IEIDATA严谨的将整个设计品保划分成了6个部分,分别是概念、评估、设计、验证、试产、量产;只有在每个阶段通过严格的检核,才能进入下一个阶段,最终需经过六个严苛的检核点,确认品质可靠,产品才可以顺利的诞生,交到客户的手中。
严谨的产品测试验证
仅在设计品保中的验证阶段,需要通过的测试就有9项,只有全部品均通过这9项严格的测试,产品才会允许进入下一阶段:试产阶段。而在试产阶段,将会有更加严格的测试需要通过。
性能参数
接口 | |
端口数量 | 支持8个电口 |
百兆光口 | SC/ST/LC可选,单/多模可选 |
百兆电口 | 10/100Base‐T(X)自适应以太网RJ45 |
国产化率 | |
国产化率 | 100% |
防护等级 | |
防护等级 | IP40 |
支持标准 | |
支持标准 | IEEE802.3 IEEE802.3u for 100BaseT(X)and 100Base FX IEEE802.3ab for 1000BaseT(X) |
传输距离 | |
以太网双绞线 | 100m(标准CAT5/CAT5e线缆) |
光纤 | 千兆多模550m@850nm,千兆单模20Km@1310nm 百兆多模2km@1310nm,百兆单模20Km@1310nm |
交换属性 | |
传输方式 | 存储转发 |
背板带宽 | 1.6G |
包转发率 | 1.1904Mpps |
MAC地址表 | 8K |
缓存大小 | 1Mbits |
延迟时间 | <5μs |
行业标准 | |
行业标准 | EMI:FCC Part 15,CISPR (EN55022) class A EMS:EN61000-4-2 (ESD),Level 4 EN61000-4-3(RS),Level 3 EN61000-4-4 (EFT),Level 4 EN61000-4-5 (Surge),Level 4 EN61000-4-6(CS),Level 3 EN61000-4-8(PFM),Level 5 冲击:IEC 60068-2-27 自由跌落:IEC60068-2-23 震动:IES 60068-2-6 |
电源 | |
输入电压 | 12-48V DC |
接入端子 | 5芯5.08mm间距插入式端子 |
功率 | 整机不大于5W |
过载保护 | 支持 |
反向连接保护 | 支持 |
冗余保护 | 支持 |
物理参数 | |
设备尺寸(长*宽*高) | 138mm×110mm×54mm |
外壳 | 金属材质,无风扇 |
安装方式 | 导轨式 |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5~95% (无凝霜) |
平均无故障时间MTBF | >30000h |
指示灯 | |
电源指示灯 | PWR |
接口指示灯 | 电口(Link,ACT),光口(FX) |

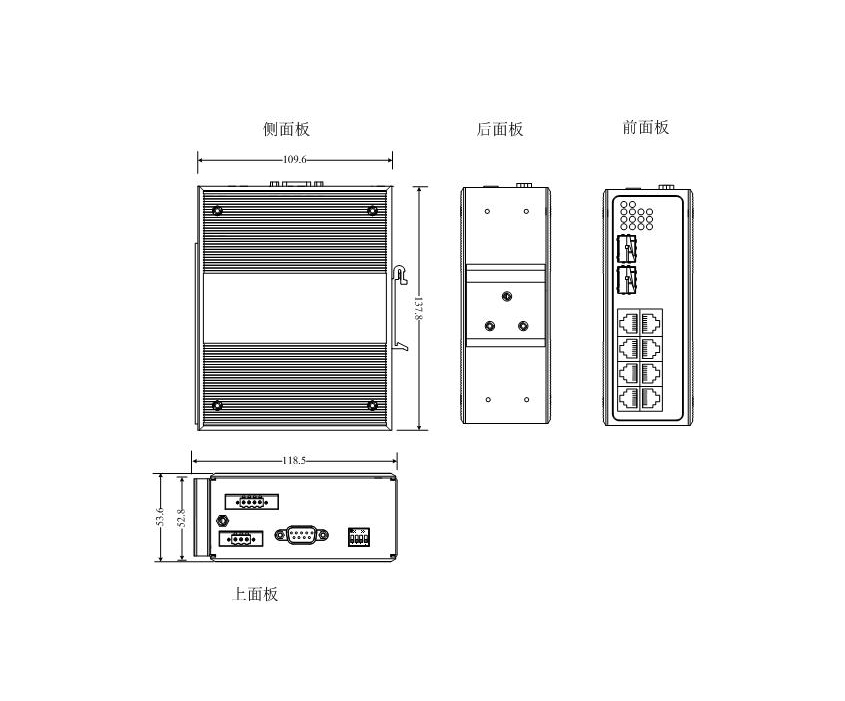

外形尺寸

订购信息
序号 | 订购型号 | 描述 |
1 | CIEGS-SNF8F‐8FT | 非网管,8个百兆电口,24/48V DC冗余电源输入 |
